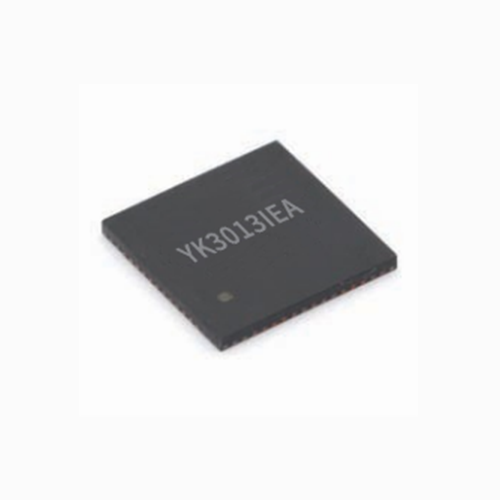

元坤智造 宇航芯片 北斗/GPS双模基带处理电路 YK3013IEA

阅读量:560

分享:
2020-10-27 10:07:30

YK3013IEA是多模卫星导航接收机的核心处理芯片,可以同时处理北斗RNSS B1/B2/B3、GPS L1等频点的民码卫星导航基带信号,实现单系统或多系统联合定位、测速、授时功能。芯片内嵌高性能微处理器、浮点运算单元、大容量存储器、快速捕获单元,完成卫星信号的快速捕获、跟踪、位置/速度/时间解算等功能,支持原始观测量输出。


主要特点

◎ 工作电压:I/O:3.3V±0.3V,内核:1.2V±0.12V

◎ 兼容北斗RNSS B1/B2/B3、GPS L1

◎ 支持NMEA0183/RTCM32

◎ 捕获灵敏度≤-145dBm(低动态)

◎ 跟踪灵敏度≤-160dBm(低动态)

◎ 冷启动时间≤34s;热启动时间≤3s;重捕时间≤1s

◎ 水平精度≤5m(CEP,-130dBm,低动态)

◎ 高程精度≤10m(CEP,-130dBm,低动态)

◎ 测速精度≤0.1m/s(CEP,-130dBm,低动态)

◎ 授时精度≤50ns(1σ)

◎ 伪距精度≤10cm;载波相位精度≤1mm

◎ 数据更新率≤20Hz

◎ 速度范围≤8000m/s;加速度范围≤50g

◎ 封装形式:PQFN64

◎ 外形尺寸:9mm×9mm×0.75mm

产品型号

主要功能指令集

最高频率

MHz

工作电压

V

功耗

W

封装形式





YK3013IEA

内嵌ARM926EJ-S处理器32位双精度浮点协处理器512KB SRAM存储器支持CPU Standby内置快速捕获模块32个导航处理通道支持北斗/GPS/GLONASS多模多频点联合导航集成UARTI2CSPIGPIO 等多种外设接口





166



内核1.2 I/O3.3





0.1





PQFN64
