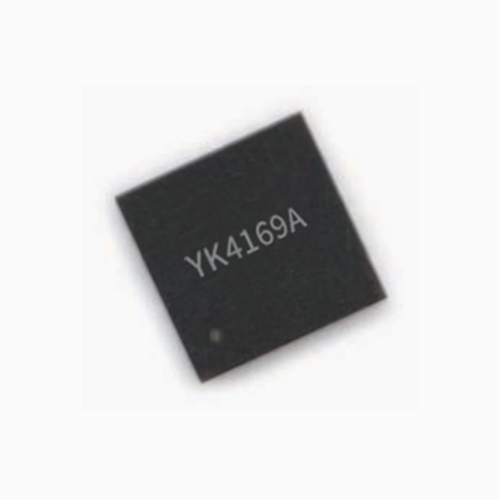

元坤智造 宇航芯片 宽带整数/小数频率合成器 YK4169A

YK4169A是一款高精度、低噪声、宽带整数/小数频率合成器，最高工作频率13.5GHz。片内集成低噪声鉴频鉴相器（PFD）、高精度电荷泵（CP）、可编程双模预分频器、P/S计数器、可编程参考分频器、Sigma-Delta调制器、配置寄存器等主要模块。同时，内部集成波形产生电路，可以实现单个斜坡突发脉冲、三角波突发脉冲、锯齿波突发脉冲、连续锯齿波、连续三角波等波形。

主要特点

◎ 兼容型号：ADI公司ADF4169

◎ 工作频率：500MHz～13.5GHz

◎ 可编程双模预分频器：4/5，8/9

◎ 小数分频器位数：25bit

◎ 可编程电荷泵电流

◎ 数字锁定检测

◎ 三线式串行接口

◎ 工作电压：I/O：3.3V±5%

内核：1.8V±5%

◎ 工作电流：≤65mA

◎ 工作温度：-55℃～+125℃

◎ ESD等级：2000V

◎ 封装形式：PQFN24

◎ 外形尺寸：4mm×4mm×0.75mm
